AOX-Q-L防爆直行程系列當前位置：首頁> 產品中心> 直行程電動執行器> AOX-Q-L防爆直行程系列> AOX-Q-L系列防爆直行程電動執行器

< >

AOX-Q-L系列防爆直行程電動執行器

外殼：硬質鋁合金
防護等級：IP67（可選IP68）
防爆等級：Exd Ⅱ CT5（選配）
推力：2000~40000N
行程：60~100mm
功能：智能型(ICU)、非侵一體化(SICU/SPCU)、調節型（PCU）、開關型
環境溫度：-25℃~+70℃（可選-30℃、-40℃、-60℃）

性能特點
技術參數

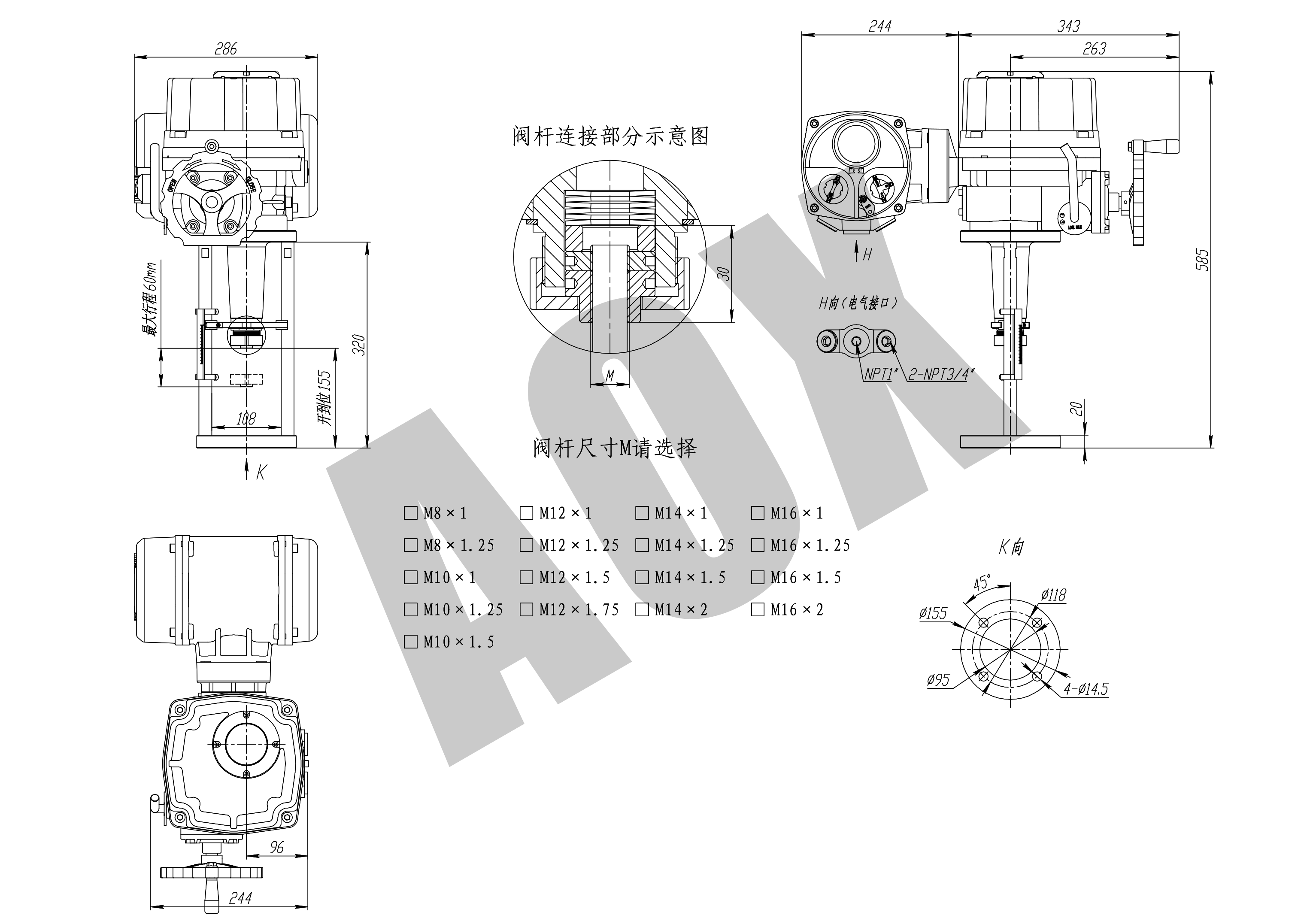

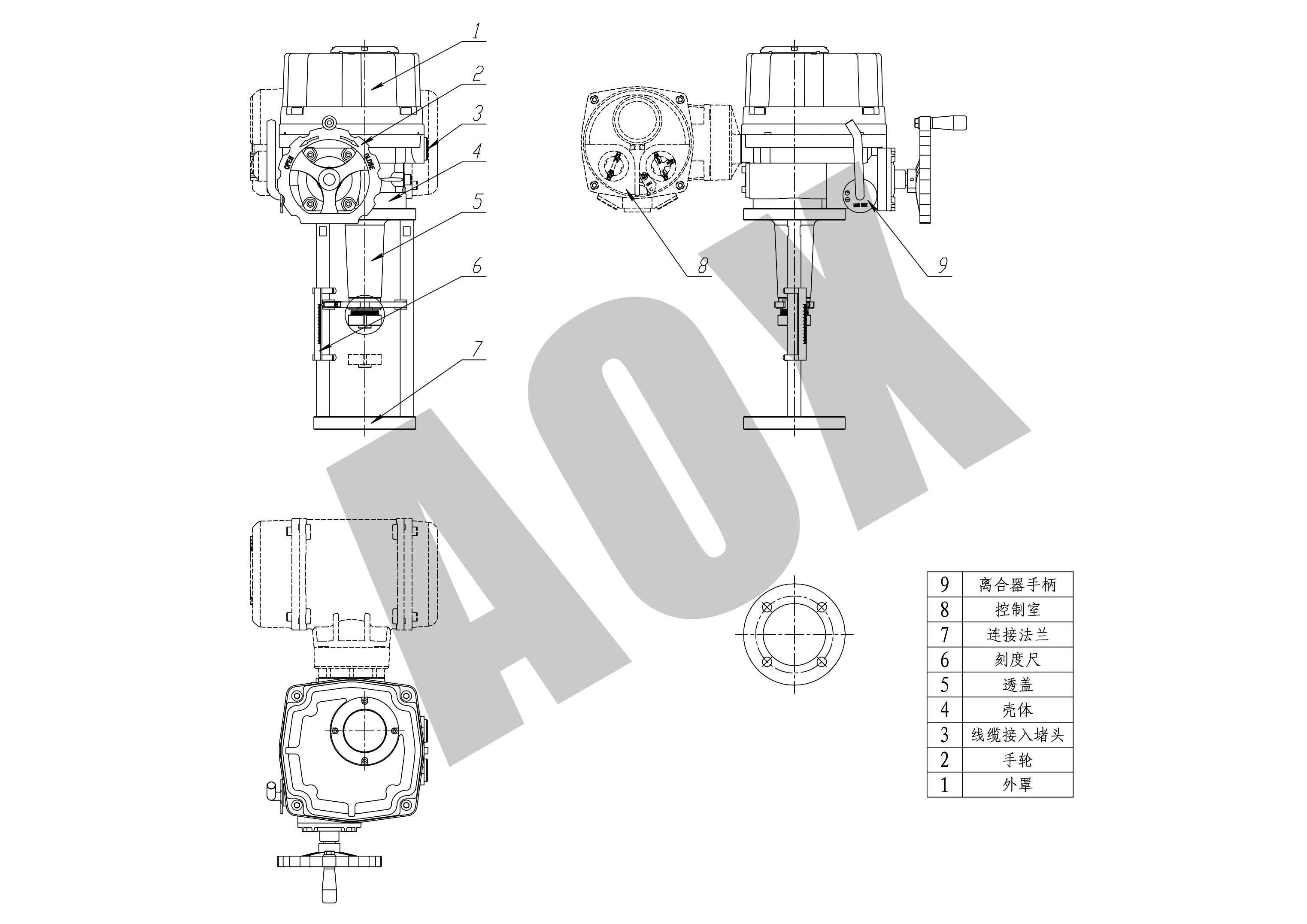

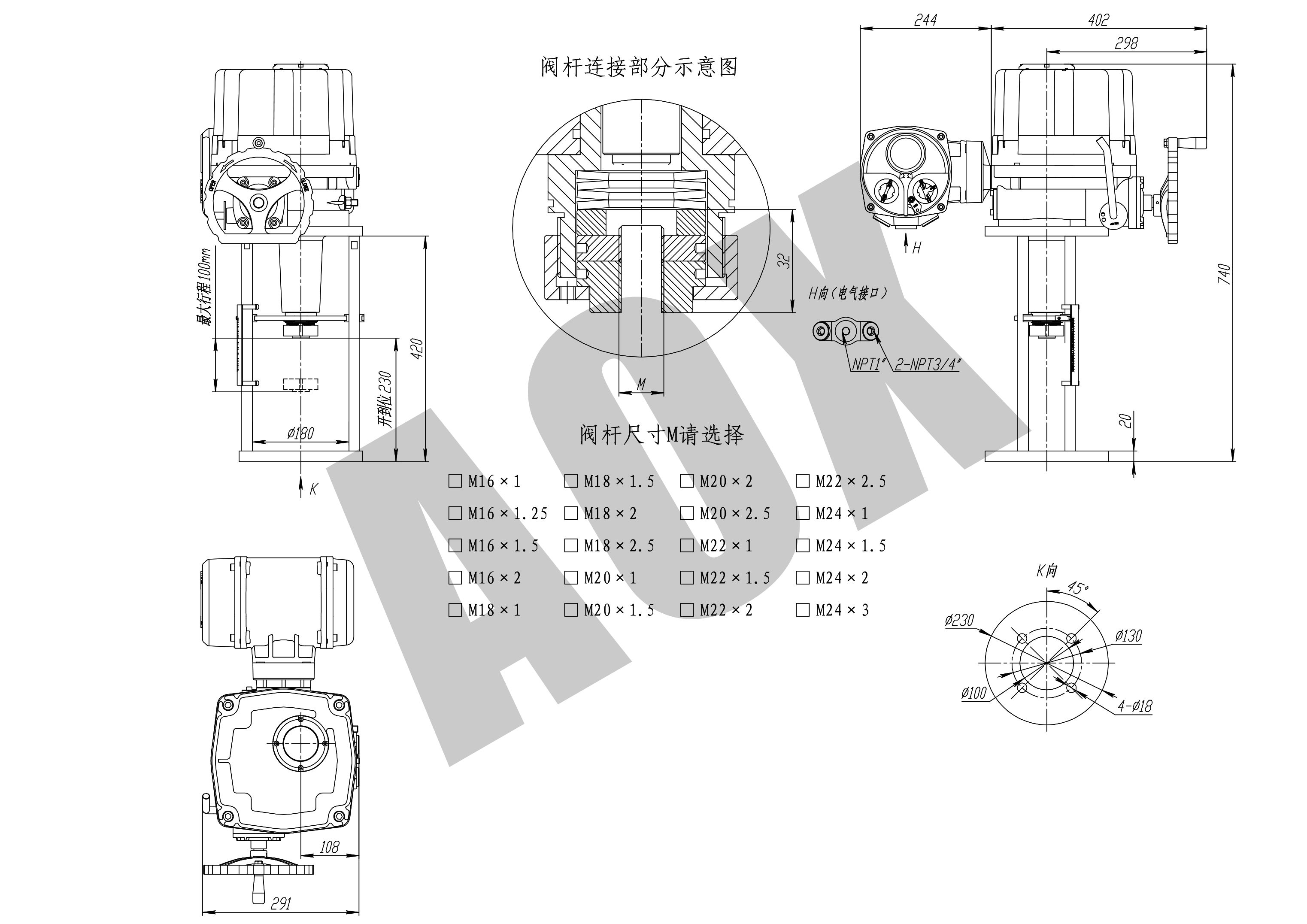

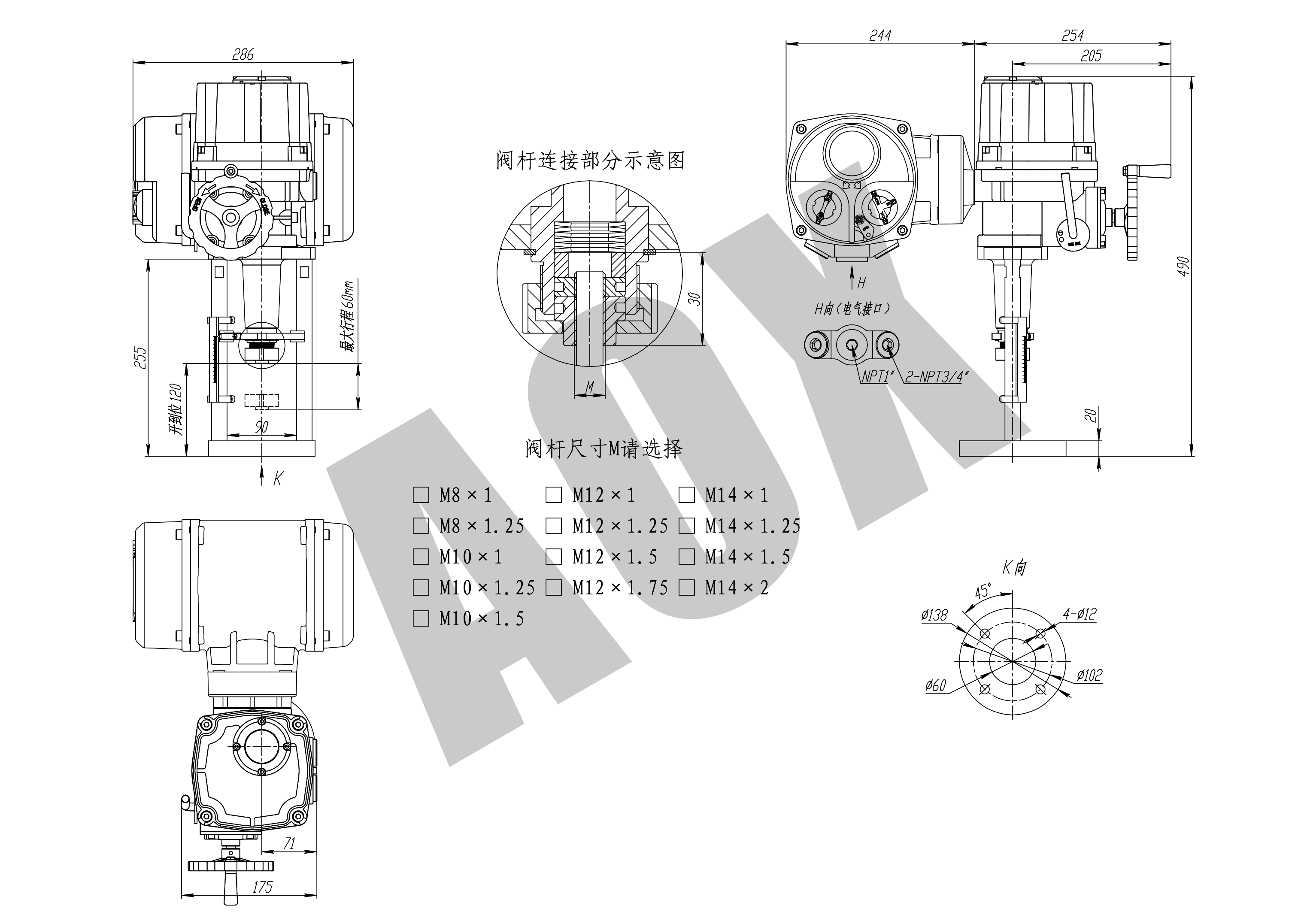

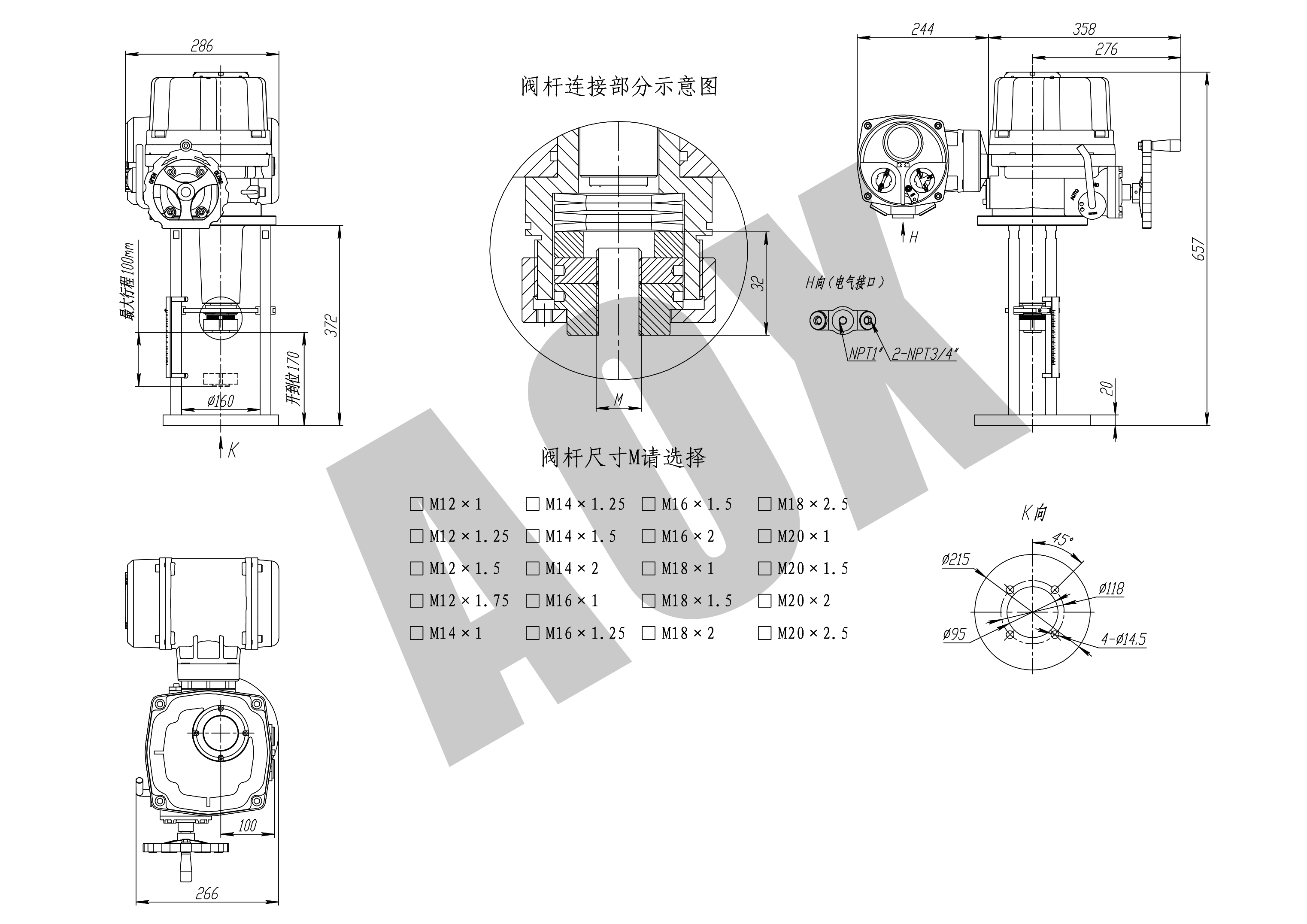

外形尺寸

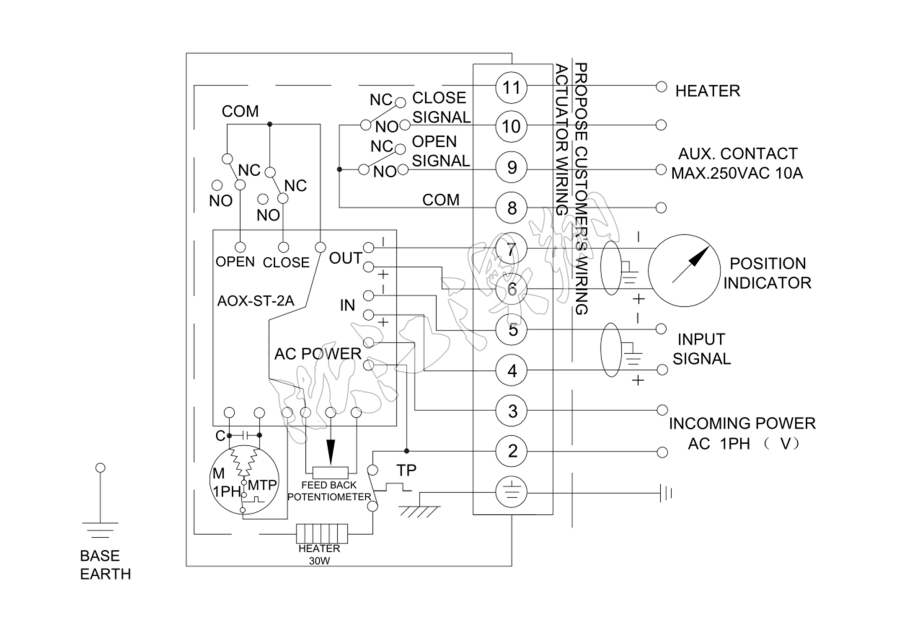

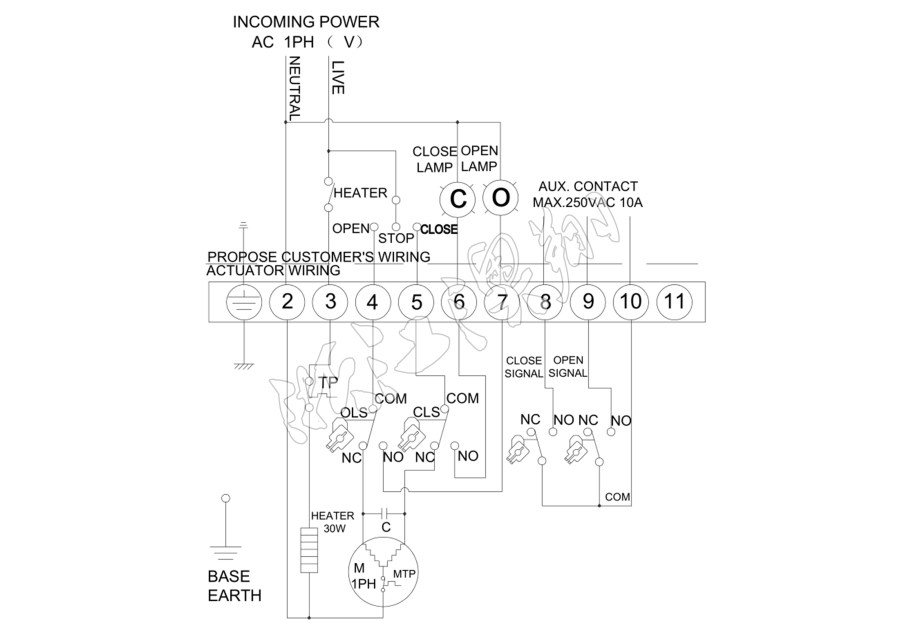

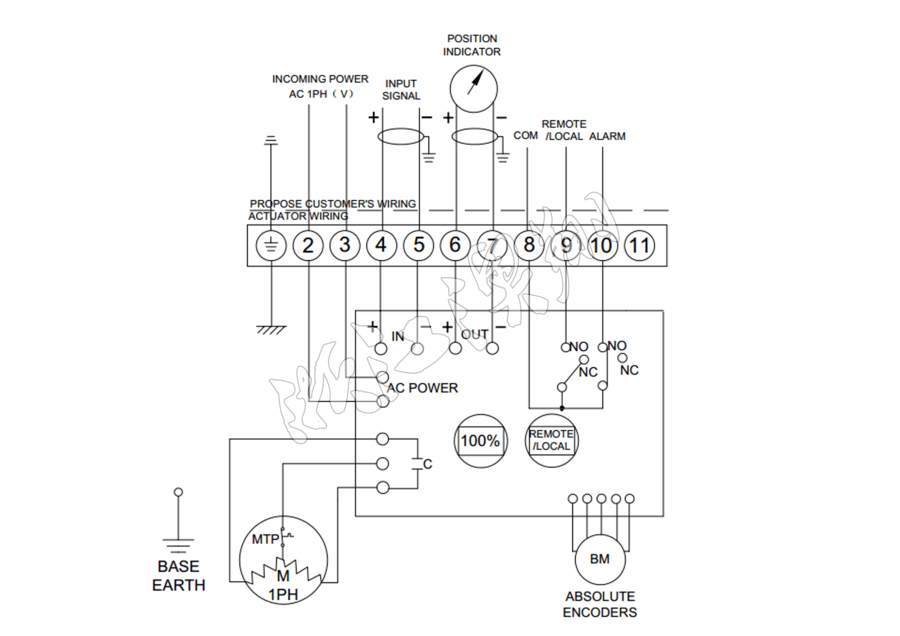

線路圖

一、產品概述

“AOX-Q-L”系列直行程電動執行器。它具有體積小、重量輕、功能強、智能一體化設置、操作方便等特點。Max行程可按現場需要達1米，推力可達250000N等特點，廣泛適用于直線動作的閥門開關和調節控制。（該產品已獲得CE與防爆認證證書）

二、性能特點

2.1殼體

殼體為硬質鋁合金，經陽Ji氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。

2.2電機

采用全封閉鼠籠式電機，具有體積小、扭矩大、慣性力小等特點。絕緣等級為H級，內置過熱保護開關，可防止損壞電機。

2.3手動結構

手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。（注：手柄在手動狀態，請勿人為切到自動狀態）

2.4指示器

指示器安裝在支撐軸上，觀察更方便直觀。

2.5干燥器

用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。

2.6限位開關

電子雙重限位，行程可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能方便地設定位置。(智能一體化產品，無需此功能)

2.7扭矩開關

可提供過載保護（AOX-Q-L20/30/50/80除外），在閥門卡澀有異物時自動斷開電機電源，更有Xiao的保護閥門和電動執行器不受損壞。（出廠前已設定好，請用戶不要隨意更改設置）

2.8自鎖

精密的蝸輪蝸桿機構可傳輸大扭矩、效率高、噪音低（<50分貝）、壽命長有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。

2.9防脫螺栓

拆除外殼時，螺栓附在殼體上不會脫落。

2.10安裝

底部安裝尺寸符合ISO5211標準，如閥門安裝尺寸與其不符，則另行設計。

2.11線路

控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有Xiao滿足各種附加功能的要求。（可根據客戶要求另行加工）

2.12智能模塊

采用集成度高、功耗低的單片機和模擬電路混合的控制板，采用全金屬外掛式安裝，使執行器電機熱源與控制板有Xiao隔離，很大程度上提高了軟件和硬件的抗干擾性能和耐溫性。

2.13閥位數字顯示

執行器在打開或關閉過程中，閥位的變化在液晶屏上以大數字方式實時顯示。

浙江澳翔自控科技有限公司各型號電動閥門和電動執行器，如：電動蝶閥、電動球閥、角行程電動執行器、直行程電動執行器、多回轉電動執行器、電動閘閥、電動執行器、減壓閥等閥門。我們有很好的售后服務、可提供詳細的產品資料和解決方案，供您參考。產品的質量可靠，如需采購歡迎來電咨詢我們：400-150-8030

上一張：AOX-Q-L防爆直行程系列
下一張：AOX-Q-L-100~160直行程電動執行器

產品知識

型號	推力	速度	Max行程	功耗	額定電流（A）50HZ				重量
	推力	速度	Max行程	功耗	單相		三相		重量
	N	mm/S	mm	W	110V	220V	380V	440V	Kg
AOX-Q-L20	2000	0.66	60	20	0.95	0.49	0.32	N/A	18
AOX-Q-L30	3000	0.66	60	20	0.95	0.52	0.32	N/A	18
AOX-Q-L50	5000	0.66	60	20	0.95	0.54	0.32	N/A	18
AOX-Q-L80	8000	0.33	60	20	0.95	0.61	0.32	N/A	18
AOX-Q-L100	10000	0.50	60	40	1.67	0.73	0.32	0.31	30
AOX-Q-L160	16000	0.50	60	40	1.67	0.89	0.31	0.31	32
AOX-Q-L200	20000	0.50	100	90	1.86	1.39	0.35	0.34	33
AOX-Q-L250	25000	0.50	100	120	3.62	1.87	0.59	0.58	34
AOX-Q-L300	30000	0.50	100	120	3.62	1.95	0.59	0.59	35
AOX-Q-L350	35000	0.44	100	180	/	1.75	0.85	0.86	38
AOX-Q-L400	40000	0.44	100	180	/	1.98	0.87	0.88	38

外殼	防護等級：IP67（可選IP68），NEMA4 and 6
電機電源	110/220V AC 1Phase，380/440VAC 3 Phase（可選）
控制電源	220V AC 1Phase，50/60 Hz，±10%
控制信號	輸入輸出4-20mA、1-5VDC、0-10VDC
電機	鼠籠式異步電機
限位開關	2 X 開(Open)/關(Close)， SPDT 250V AC 10A
輔助限位開關	2 X 開(Open)/關(Close)， SPDT 250V AC 10A
失速防護/操作溫度	內置熱保護，開120℃ ±5℃ /關 97℃ ±5℃
指示器	連續的位置指示
手動操作	機械離合機構
自鎖裝置	蝸輪蝸桿
干燥器	30W (110/220V AC)
接線孔	2 × NPT 3/4"
環境溫度	-25℃--+70℃（-30℃、-40℃、-60℃可選）
潤滑	鋁基潤滑脂（EP 型）
材料	鋼，鋁合金，鋁青銅，聚碳酸脂
環境濕度	(Max) 90％ RH	非凝結
抗震性能	X Y Z 10g，0.2～34 Hz，30分鐘
外涂層	干粉，環氧聚酯

NO.	規格	可選
1	防爆執行器（Exd Ⅱ BT5，Exd Ⅱ CT5）	AOX-Q-L 系列
2	電位計（1K-10K）	AOX-Q-L 系列
3	比例控制單元（輸入4-20mA DC）	AOX-Q-L 系列
4	現場控制單元（過程控制開/停/關選擇開關)	AOX-Q-L 系列
5	直流電機（24V DC）	AOX-Q-L 系列
6	防水外殼（IP68，10M，250HR）	AOX-Q-L 系列
7	反向電磁控制和傳送集成電機啟動器	AOX-Q-L 系列
8	附加扭矩開關（SPDT X 2 250V AC 10A）	AOX-Q-L20/30/50/80除外
9	電流位置傳感器（輸出4-20mA DC）	AOX-Q-L 系列
10	耐高溫執行器（-10℃～+100℃）	AOX-Q-L 系列
11	耐低溫執行器（-60℃～+30℃）	AOX-Q-L 系列
12	低速執行器	AOX-Q-L 系列
13	總線控制	AOX-Q-L 系列
