電動球閥的簡介與分類

電動球閥是目前閥門自動化行業中比較常用的執行機構，電動球閥是用閥瓣的這種運動形式，繞閥桿軸線旋轉的閥門。閥座端口的變化與閥盤行程成正比。主要用于切斷或接通管道中的介質，也可用于流體的調節和控制。它是一種用于工業自動化過程控制的管道壓力元件。下面由澳翔小編給大家?guī)?a href="http://m.visionfax.com.cn/qiufa.htm" target="_blank" title="電動球閥">電動球閥的簡介與分類。

電動球閥簡介：

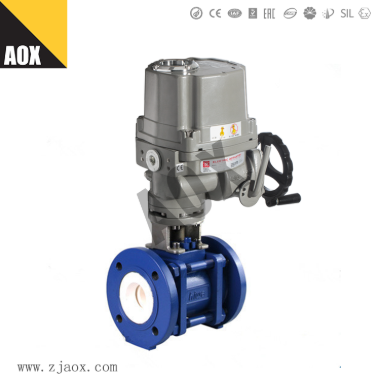

電動球閥由電動執行機構和球閥組成。它是一種用于工業自動化過程控制的管道壓力元件，通常用于管道介質的遠程開/關控制。

電動球閥標準GB/T21465-2008《閥門術語》定義為：啟閉件(球)由閥桿驅動，繞閥桿軸線旋轉的閥門。主要用于切斷或接通管道中的介質，也可用于調節和控制流體。其中，硬密封V形球閥的V形球芯與硬面硬質合金金屬閥座之間具有很強的剪切力，特別適用于含有纖維、微小固體顆粒等介質。電動球閥分為電動法蘭球閥、電動夾緊球閥、電動焊接球閥和電動螺紋球閥。按密封形式可分為軟密封電動球閥和硬密封電動球閥。

電動球閥分類：

電動球閥種類有:浮動球球閥、固定球球閥、軌道球閥、V型球閥、三通球閥、不銹鋼球閥、鍛鋼球閥、卸灰球閥、抗硫球閥、三通球閥、氣動球閥、電動球閥、卡套球閥、焊接球閥、法蘭球閥，絲口球閥。

浮動球:球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷，在受到較高壓力沖擊時，球體可能會發生偏移。這種結構，一般用于中低壓球閥。

固定球:球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度，潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。

彈性球:球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用于高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。
