AOX丨電動截止閥的流阻系數及流體阻力計算公式

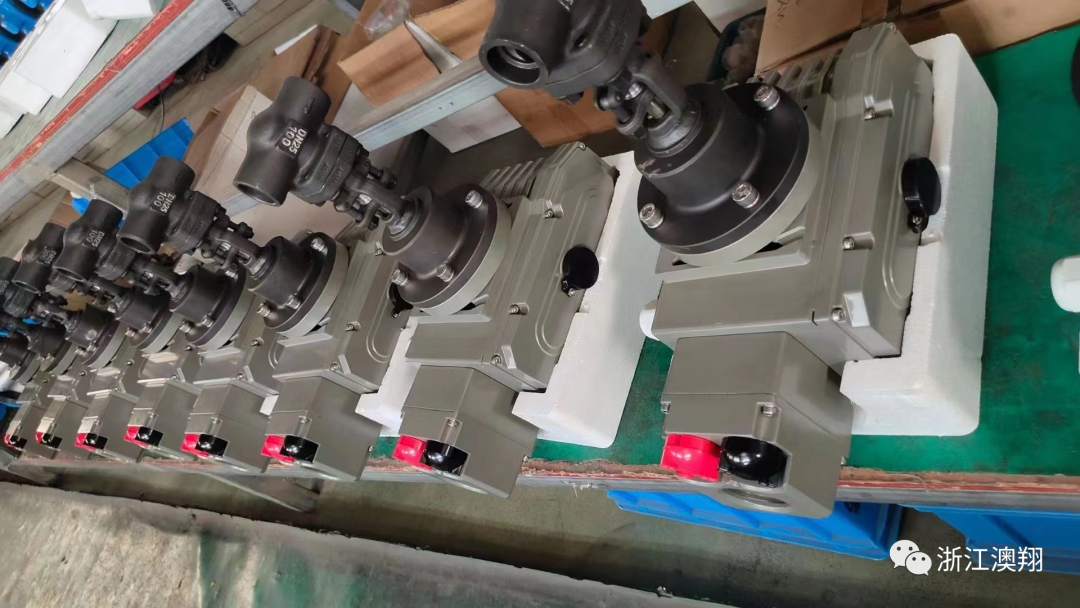

一、電動截止閥的流阻系數

電動截止閥的流阻系數取決于截止閥產品的尺寸、結構以及內腔形狀等。可以認為，截止閥體腔內的每個元件都可以看作為一個產生阻力的元件系統（流體轉彎、擴大、縮小、再轉彎等）。所以截止閥內的壓力損失約等于閥門各個元件壓力損失的總和。

電動截止閥流量系數的定義

電動截止閥流量系數表示流體流經截止閥產生單位壓力損失時流體的流量。由于單位的不同，流量系數有幾種不同的代號和量值。

電動截止閥流量系數的計算

電動截止閥流量系數的典型數據及影響流量系數的因素

二、電動截止閥流體阻力計算公式

電動截止閥用于完全開啟或完全關閉。按其功用，不能作為節流使用。因為在這種情況下，由于介質通過時產生劇烈振動，可能使截止閥的閥瓣損壞而發生事故。但節流閥的閥瓣設計，要考慮在需要完全關閉的密封性能。

下列關于截止閥水力特性的數據，適用于準確的傳動動力計算，亦可在鑒定閉路閥的工作時使用。

在電動截止閥內，開啟截面積Ak的大小，決定于閥瓣的結構及其在閥座上的開啟高度。

若為平面密封時，開啟面積的大小可按下式近似公式計算：Ａk=πDch

若為錐形閥瓣(針形閥，)時，可按下公式計算：

Ａk=π(Dc-hsinαcosα)hsinα

帶倒角的平面閥瓣，就其形狀而言，處于平面與圓錐形之間。若閥瓣開啟高度很小，閥瓣的底部并未高于閥座面以上時，可采用錐形閥瓣的公式；若開啟高度較大，Ak值接近于平面密封閥瓣公式所確定的數據，此時閥瓣的開啟高度，應按閥瓣底部與閥座面之間的距離來計算。DN25mm截止閥的流體阻力，決定于閥瓣距閥座的開啟高度。

三、電動截止閥的流體阻力

電動截止閥的流阻系數隨截止閥的種類、型號、尺寸和結構的不同而不同。

管路系統中一個元件阻力的變化會引起整個系統中阻力的變化或重新分配，也就是說介質流對各管段是相互影響的。

為了評定各元件對截止閥阻力的影響，現引用一些常見的閥門元件的阻力數據，這些數據反映了截止閥元件的形狀和尺寸與流體阻力間的關系。
